SLM®280 Production Series
A harmadik generációs SLM 280 gyártási környezetben való működésre lett fejleszteve. A multi lézerrel, zárt fémpor kezelő rendszerrel és továbbfejlesztett folyamat irányító egységgel szerelt gép tökéletesen alkalmas a nagysorozatú gyártás kihívásainak való megfelelésre.
- 280 x 280 x 365 mm gyártási terület
- Dupla lézer alkalmazása
- Bizonyos anyagok feldolgozására alkalmas
- Automata fémpor kezelés
- Permanens szűrő
SLM®280 Production Series
A 25% -kal növelt munkatálca méret több alkatrész elkészítését teszi lehetővé egyetlen alkalmazás során. Ezt a termelékenységet erősíti a nagy erőjű multi lézer. Az SLM 280 PS alkalmazza az SLM szabadalmaztatott lézertechnológiáját, ezzel pedig nagyobb hatékonyságot, állandó gyártási minőséget ér el a nyomtatás során.
SLM®280 Production Series kiegészítők
A PSM egység *inert* gáz környezetben elvégzi a fémpor szitálását és szelektálását. Az SLM gép túlfolyó csatornáin kiáramló fémport kannákban gyűjtik össze, ami manuálisan kerül a szita rendszerbe. A felhasználásra alkalmas és túlméretes fémpor komponensek szétválasztása a rendszer használata közben történik.
A szitálás folyamata automatikusan lefut, nem befolyásolva az SLM gép működését, így a gyártási idő csökkenthető. A szitálási folyamat támogatására és gyorsítására egy ultrahangos tisztító eszköz is a rendszer része.
A PSM-mel kombinált SLM 280 gép zárt fémporkezelési rendszert valósít meg, így válik a reaktív és nem reaktív fém is feldolgozhatóvá.
Az MPM egy olyan megoldás, mellyel monitorozhatóvá válik az SLM eljárás közbeni hőkibocsátás. A rendszer a teljes olvasztási folyamat alatt rögzíti az olvadékból keletkező hőkibocsátást.
- rétegenként diagramot készít a hőkibocsátásról
- észleli az alkatrész egyenetlenségeit és hibáit
- dokumentálja és naplózza az építési folyamat MPM fájljait
A folyamatos lézer figyelő rendszer az építési folyamat egésze alatt monitorozza a névleges és valós lézererőt
- valós idejű figyelmeztetéseket ad a lézer erejének eltéréseiről
- dokumentálja a lézer erejét minden scannelési vektor során, a teljes olvasztási folyamat alatt
A karbantartási műveletek egyszerűségének és biztonságának növelése céljából fejlesztett SLM porsimító penge hasznos kiegészítője az egységnek.
- stabil rögzítés a karbantartáshoz
- biztonságos kezelés
- körbeforgatható állomás a teljes hozzáféréshez
- biztonságos tárolás a porsimító penge mechanikus elemei számára
- állomás mérete 730mm x 310mm x 250mm
Az eszköz a leterített por vastagságát 1 μm -on belül tartja, függetlenül az operátortól. Ezzel a gyártás minősége állandó lesz.
A munkatálca az elkészült munkadarabbal együtt egyszerűen eltávolíthatóvá válik a 80 kg-ig az építő tálca kezelő eszköz segítségével.

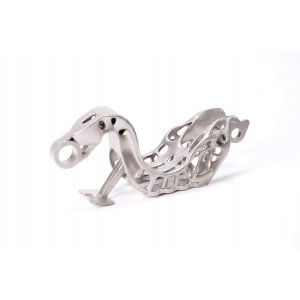

NYAK KONZOL
Gép: SLM®280 Twin
Anyag: Ti6Al4V
Réteg vastagság: 30µm
Építési idő: 1n 19ó 11p
Ez a szerkezeti komponens korábban három alkatrészből épült fel, és jóval nagyobb súllyal rendelkezett.
Az additív gyártástechnológia egyrészt jelentős, 31%-os súlycsökkenést tett lehetővé, másrészt megspórolható vele az alkatrészek szerelésének ideje és költsége.
Az SLM 280 ikerlézeres változatának használata 41%-kal csökkentette a gyártási időt a szimpla lézeres változathoz képest.
CROSS-JET EGYSÉG
Gép: SLM®280 Twin
Anyag: AlSi10Mg
Réteg vastagság: 60µm
Építési idő: 20h (Maximized Build Chamber, 10 Units)
A robottal automatizált hegesztési folyamat lelke hybrid hegesztő fej, melyben helyet kap az integrált GMA hegesztő és az optika. A Fronius, hogy megvédje az optikát a hegesztés során létrejövő szennyeződésektől, a „Cross-Jet” egységet fejlesztette ki. Hogy az innovatív módszer gyártható is legyen, az SLM technológiát választották, mely 18 különböző komponenst ötvözött eggyé, ezzel elérve a teljesítményáram növekedését, miközben csökkent a munkadarab súlya és az előállítás költsége.

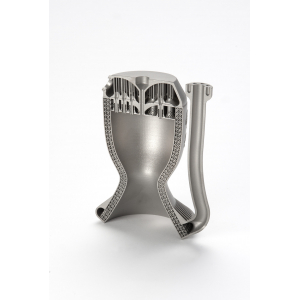

MONOLIT NYOMÓKAMRA
Gép: SLM®280
Anyag: IN718
Réteg vastagság: 30µm
Építési idő: 3n 5ó 25p
Ez a tolókamra számos olyan geometriát tartalmaz, ami miatt korábban egy alkatrészből való megvalósításának lehetősége erősen limitált volt. Az additív technológia sajátossága, a létrehozható rácsos szerkezet amellett, hogy nagyon erős, innovatív hűtési csatornák létrehozását is lehetővé tette. A nyomtatás kevesebb szakember és kisebb üzem szükségességét igényli a hagyományos eljárásokhoz képest, ráadásul az egy komponensből való felépítés elkerülhetővé teszi a szerelés végrehajtását. Így a gyártás teljes átfutási ideje hónapokról napokra csökken.
SLM®280 production series műszaki specifikáció
|
Gyártási méret (L x W x H): |
280 x 280 x 365 mm
|
||
|
3D lézeroptika típusa: |
Szimpla (1x 400 W or 1x 700 W) IPG fiber lézer
Iker (2x 400 W or 2x 700 W) IPG fiber lézer
Dupla (1x 700 W and 1x 1000 W) IPG fiber lézer |
||
|
Építési kapacitás: |
113 cm³/h (700 W iker) |
||
|
Elérhető rétegvastagság: |
20 µm - 90 µm |
||
|
Legkisebb megvalósítható komponens: |
150 µm |
||
|
Lézersugár fókusz átmérő: |
80 µm - 115 µm |
||
|
Maximum szkennelési sebesség: |
10 m/s |
||
|
Átlagos Inert gázfogyasztás gyártás közben: |
13 l/min (argon) |
||
|
Átlagos Inert gázfogyasztás tisztítás közben: |
160 l/min (argon) |
||
|
Elekt. csatl / bemenet: |
400 Volt 3NPE, 63 A, 50/60 Hz, 3.5-5.5 kW |
||
|
Sűrített levegő igény / fogyasztás: |
ISO 8573-1:2010 [1:4:1], 50 l/min @ 6 bar |
||
|
Méretek (L x W x H): |
4150 mm x 1200 mm x 2525 mm |
||
|
Súly: |
1700 kg száraz
2600 kg fémporral töltve |
||
