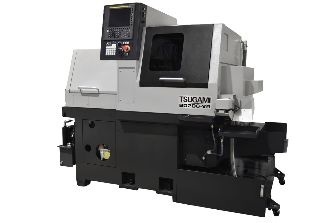

Tsugami B0205-VR

B0205-VR: Ø20 mm-es CNC hosszeszterga 21 szerszámhellyel

A Tsugami B0205-VR svájci típusú CNC automata eszterga hosszú, karcsú, illetve több műveletet igénylő precíziós alkatrészek sorozatgyártásához. A megmunkálható legnagyobb rúdátmérő Ø20 mm, a főorsó legnagyobb fordulatszáma 10 000 min⁻¹.

Milyen gyártási feladathoz ajánlott?

A B0205-VR akkor jó választás, ha a pontosság mellett a műveletek összevonása, a kiszámítható ciklusidő és a sorozatgyártás stabilitása is fontos. A főorsó, az ellenorsó és a szerszámtartó összehangolt mozgása a fő- és ellenoldali műveletek hatékony szervezését támogatja.

Fő műszaki előnyök

• Ø20 mm-es rúdkapacitás a modell célzott munkatartományához.
• 21 szerszámhely a műveletek gépen belüli összevonásához.

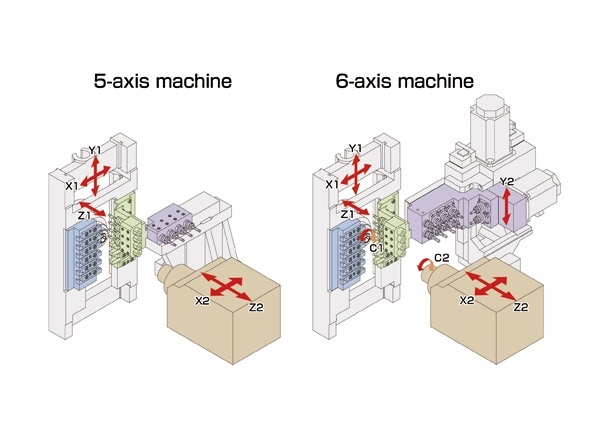

• 5 vezérelt tengely, 1 Y tengely az összetett fúrási és marási feladatokhoz.
• 10 000 min⁻¹ főorsó-fordulatszám a mérettartó, termelékeny rúdmegmunkáláshoz.

Szerszámozás és megmunkálási lehetőségek

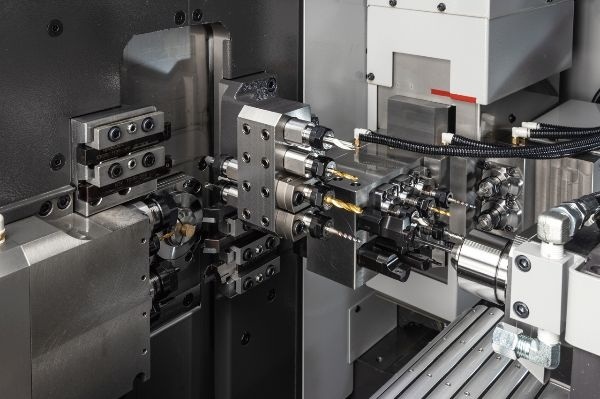

A gép szemben elhelyezett fésűs szerszámelrendezést alkalmaz. Az ellenorsó a leválasztás utáni ellenoldali műveleteket is átveszi, ezért az alkatrész több esetben egy gépen készre munkálható. A hajtott szerszámozás keresztirányú fúrási és marási műveletekkel bővíti az esztergálási technológiát. A rögzített munkadarab-átadó csúszda rövid átadási idővel segíti a sorozatgyártást.

Vezetőpersely és konfiguráció

A gép vezetőperselyes üzemben hosszú, karcsú munkadarabokhoz használható; a rendelhető átalakítással rövidebb alkatrészekhez vezetőpersely nélkül is konfigurálható. A végleges szerszámkiosztást, hajtott szerszámegységeket, rúdmegfogást és automatizálási opciókat mindig az alkatrészrajz, az alapanyag és a tervezett darabszám alapján célszerű meghatározni.

A Smartus Zrt. a B0205-VR technológiai egyeztetésében, konfigurálásában és magyarországi bevezetésében is támogatást nyújt.
