Tsugami B0326-III

B0326-III: Ø32 mm-es CNC hosszeszterga 36 szerszámhellyel

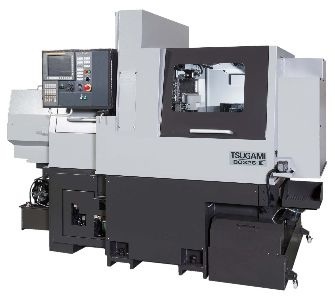

A Tsugami B0326-III svájci típusú CNC automata eszterga közepes átmérőjű, esztergálást és marást egyaránt igénylő precíziós alkatrészek gyártásához. A megmunkálható legnagyobb rúdátmérő Ø32 mm, a főorsó legnagyobb fordulatszáma 8000 min⁻¹.

Milyen gyártási feladathoz ajánlott?

A B0326-III akkor jó választás, ha a pontosság mellett a műveletek összevonása, a kiszámítható ciklusidő és a sorozatgyártás stabilitása is fontos. A moduláris szerszámozás a munkadarabhoz igazított összeállítást és a megmunkálási műveletek rugalmas kiosztását segíti.

Fő műszaki előnyök

• Ø32 mm-es rúdkapacitás a modell célzott munkatartományához.
• 36 szerszámhely a műveletek gépen belüli összevonásához.

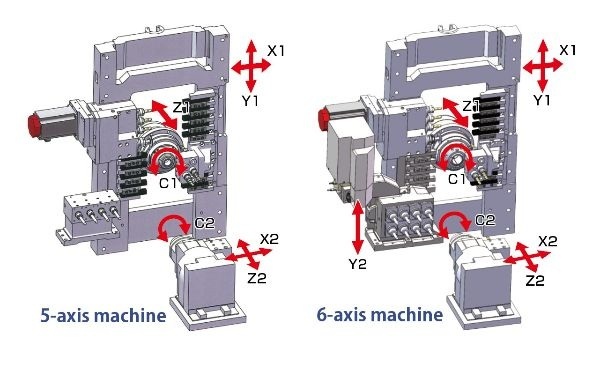

• 6 vezérelt tengely, 2 Y tengely az összetett fúrási és marási feladatokhoz.
• 8000 min⁻¹ főorsó-fordulatszám a mérettartó, termelékeny rúdmegmunkáláshoz.

Szerszámozás és megmunkálási lehetőségek

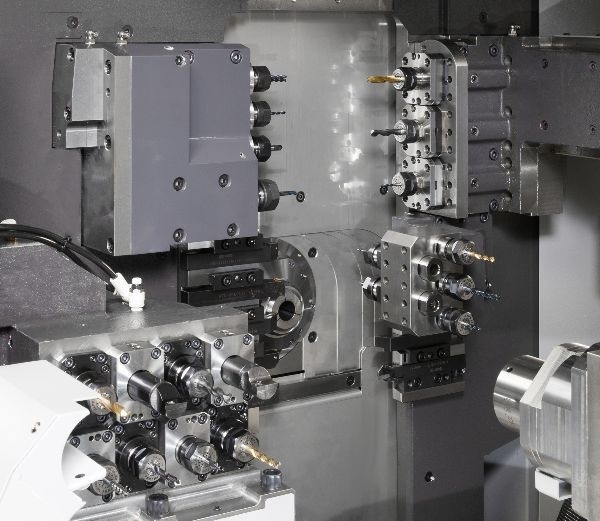

A gép szemben elhelyezett fésűs szerszámelrendezést alkalmaz. Az ellenorsó a leválasztás utáni ellenoldali műveleteket is átveszi, ezért az alkatrész több esetben egy gépen készre munkálható. A hajtott szerszámozás keresztirányú fúrási és marási műveletekkel bővíti az esztergálási technológiát. A második Y tengely az ellenoldali összetett megmunkálásokhoz és a műveletek párhuzamosításához ad további szabadságot.

Vezetőpersely és konfiguráció

A gép vezetőperselyes üzemben hosszú, karcsú munkadarabokhoz használható; a rendelhető átalakítással rövidebb alkatrészekhez vezetőpersely nélkül is konfigurálható. A végleges szerszámkiosztást, hajtott szerszámegységeket, rúdmegfogást és automatizálási opciókat mindig az alkatrészrajz, az alapanyag és a tervezett darabszám alapján célszerű meghatározni.

A Smartus Zrt. a B0326-III technológiai egyeztetésében, konfigurálásában és magyarországi bevezetésében is támogatást nyújt.
