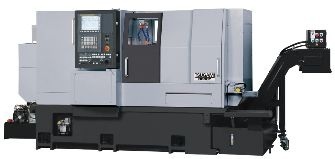

Tsugami B038T

B038T: Ø38 mm-es CNC hosszeszterga 21 szerszámhellyel

A Tsugami B038T svájci típusú CNC automata eszterga nagyobb rúdátmérőjű, összetett vagy fokozott forgácsolási teljesítményt igénylő precíziós alkatrészek sorozatgyártásához. A megmunkálható legnagyobb rúdátmérő Ø38 mm, a főorsó legnagyobb fordulatszáma 6000 min⁻¹.

Milyen gyártási feladathoz ajánlott?

A B038T akkor jó választás, ha a pontosság mellett a műveletek összevonása, a kiszámítható ciklusidő és a sorozatgyártás stabilitása is fontos. A három vezérlési csatorna és a minden szerszámtartón rendelkezésre álló Y tengely több művelet egyidejű végrehajtását támogatja.

Fő műszaki előnyök

• Ø38 mm-es rúdkapacitás a modell célzott munkatartományához.
• 21 szerszámhely a műveletek gépen belüli összevonásához.

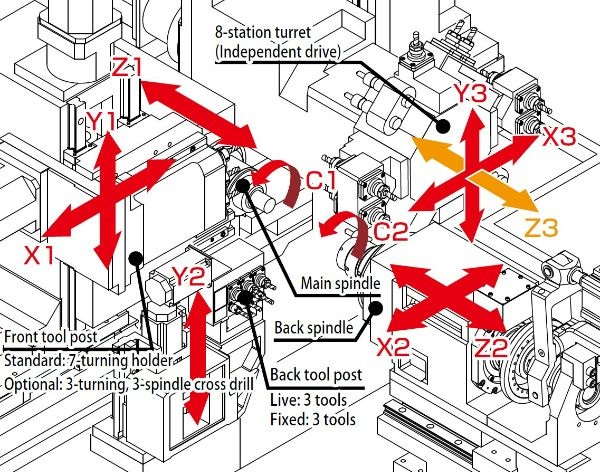

• 9 vezérelt tengely, 3 Y tengely az összetett fúrási és marási feladatokhoz.
• 6000 min⁻¹ főorsó-fordulatszám a mérettartó, termelékeny rúdmegmunkáláshoz.

Szerszámozás és megmunkálási lehetőségek

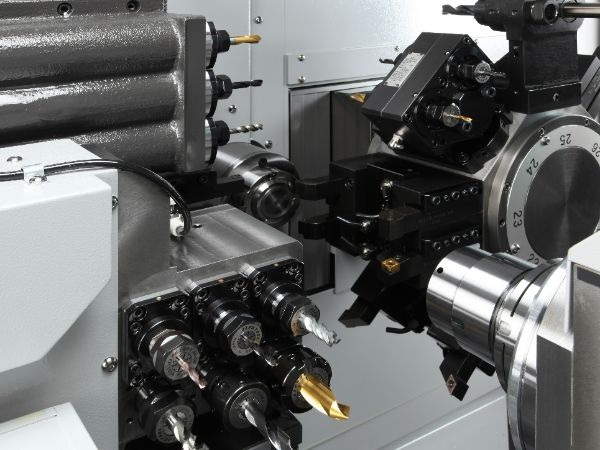

A gép fésűs + 8 állású revolver szerszámelrendezést alkalmaz. Az ellenorsó a leválasztás utáni ellenoldali műveleteket is átveszi, ezért az alkatrész több esetben egy gépen készre munkálható. A hajtott szerszámozás keresztirányú fúrási és marási műveletekkel bővíti az esztergálási technológiát. A széles, nyolcállású revolver és a merev, kettős orsókialakítás összetett, nagyobb forgácsolási igényű alkatrészekhez készült.

Vezetőpersely és konfiguráció

A vezetőperselyes kialakítás a hosszú, karcsú munkadarabokat közvetlenül a forgácsolási zóna közelében támasztja meg. A végleges szerszámkiosztást, hajtott szerszámegységeket, rúdmegfogást és automatizálási opciókat mindig az alkatrészrajz, az alapanyag és a tervezett darabszám alapján célszerű meghatározni.

A Smartus Zrt. a B038T technológiai egyeztetésében, konfigurálásában és magyarországi bevezetésében is támogatást nyújt.
