Tsugami B073-VR

B073-VR: Ø7 mm-es CNC hosszeszterga 13 szerszámhellyel

A Tsugami B073-VR svájci típusú CNC automata eszterga kisméretű precíziós alkatrészek, csatlakozóelemek és finommechanikai munkadarabok sorozatgyártásához. A megmunkálható legnagyobb rúdátmérő Ø7 mm, a főorsó legnagyobb fordulatszáma 15 000 min⁻¹.

Milyen gyártási feladathoz ajánlott?

A B073-VR akkor jó választás, ha a pontosság mellett a műveletek összevonása, a kiszámítható ciklusidő és a sorozatgyártás stabilitása is fontos. A sorozat speciális befogási rendszere és kerámiacsapágyazású főorsója a mikroméretű alkatrészek pontossági követelményeihez készült.

Fő műszaki előnyök

• Ø7 mm-es rúdkapacitás a modell célzott munkatartományához.
• 13 szerszámhely a műveletek gépen belüli összevonásához.
• 3 vezérelt tengely, 1 Y tengely az összetett fúrási és marási feladatokhoz.
• 15 000 min⁻¹ főorsó-fordulatszám a mérettartó, termelékeny rúdmegmunkáláshoz.

Szerszámozás és megmunkálási lehetőségek

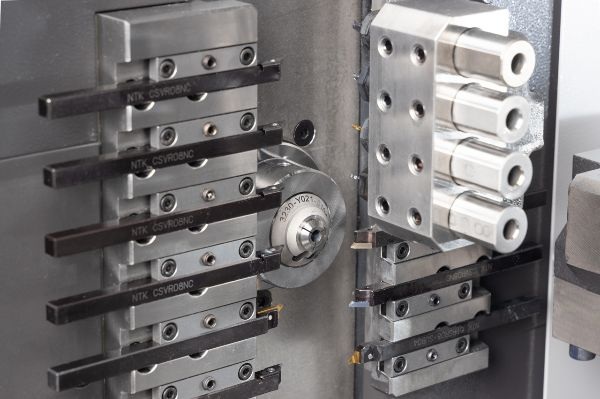

A gép szemben elhelyezett fésűs szerszámelrendezést alkalmaz. Az ellenorsó nélküli, célzott felépítés az egyszerűbb alkatrész-geometriák rövid ciklusidejű gyártására összpontosít. A hajtott szerszámozás keresztirányú fúrási és marási műveletekkel bővíti az esztergálási technológiát. A vezetőpersely finom beállíthatósága támogatja a kis átmérőjű rudak stabil megvezetését.

Vezetőpersely és konfiguráció

A vezetőperselyes kialakítás a hosszú, karcsú munkadarabokat közvetlenül a forgácsolási zóna közelében támasztja meg. A végleges szerszámkiosztást, hajtott szerszámegységeket, rúdmegfogást és automatizálási opciókat mindig az alkatrészrajz, az alapanyag és a tervezett darabszám alapján célszerű meghatározni.

A Smartus Zrt. a B073-VR technológiai egyeztetésében, konfigurálásában és magyarországi bevezetésében is támogatást nyújt.
