Tsugami BM165-VR

BM165-VR: Ø16 mm-es CNC hosszeszterga 21 szerszámhellyel

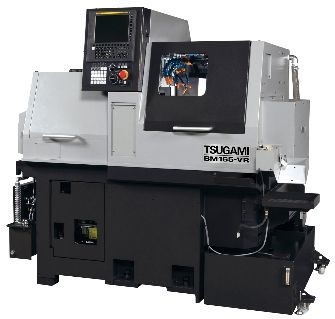

A Tsugami BM165-VR svájci típusú CNC automata eszterga kis átmérőjű, összetett precíziós alkatrészek kétoldali, lehetőleg egy befogásban végzett megmunkálásához. A megmunkálható legnagyobb rúdátmérő Ø16 mm, a főorsó legnagyobb fordulatszáma 12 000 min⁻¹.

Milyen gyártási feladathoz ajánlott?

A BM165-VR akkor jó választás, ha a pontosság mellett a műveletek összevonása, a kiszámítható ciklusidő és a sorozatgyártás stabilitása is fontos. A vezetőpersely nélküli gépfelépítés rövid alkatrészeknél csökkenti a maradékanyag hosszát, és nem igényel köszörült rúdanyagot.

Fő műszaki előnyök

• Ø16 mm-es rúdkapacitás a modell célzott munkatartományához.
• 21 szerszámhely a műveletek gépen belüli összevonásához.
• 5 vezérelt tengely, 1 Y tengely az összetett fúrási és marási feladatokhoz.
• 12 000 min⁻¹ főorsó-fordulatszám a mérettartó, termelékeny rúdmegmunkáláshoz.

Szerszámozás és megmunkálási lehetőségek

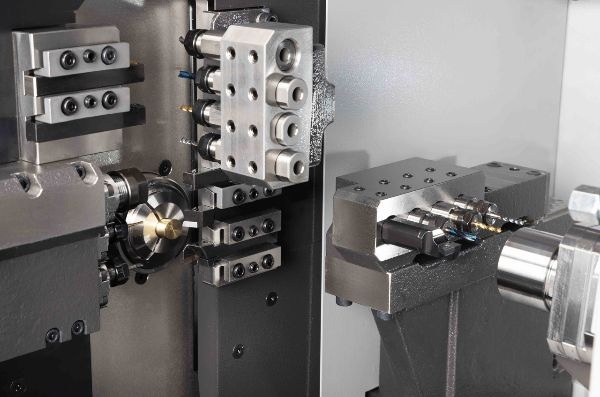

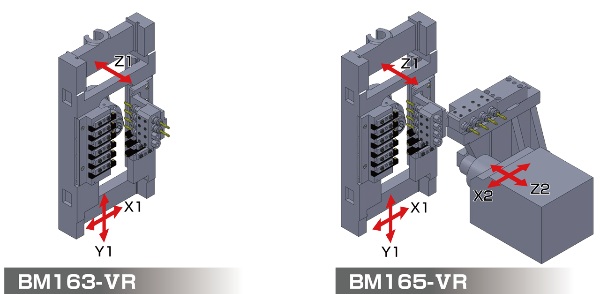

A gép szemben elhelyezett fésűs szerszámelrendezést alkalmaz. Az ellenorsó a leválasztás utáni ellenoldali műveleteket is átveszi, ezért az alkatrész több esetben egy gépen készre munkálható. A hajtott szerszámozás keresztirányú fúrási és marási műveletekkel bővíti az esztergálási technológiát. Az ellenorsó a fő- és ellenoldali megmunkálás összehangolásával támogatja az alkatrész egy gépen történő készre munkálását.

Vezetőpersely és konfiguráció

A vezetőpersely nélküli kivitel rövid alkatrészeknél csökkenti a rúdmaradékot, és egyszerűsíti az eltérő rúdátmérőkre történő átállást. A végleges szerszámkiosztást, hajtott szerszámegységeket, rúdmegfogást és automatizálási opciókat mindig az alkatrészrajz, az alapanyag és a tervezett darabszám alapján célszerű meghatározni.

A Smartus Zrt. a BM165-VR technológiai egyeztetésében, konfigurálásában és magyarországi bevezetésében is támogatást nyújt.
