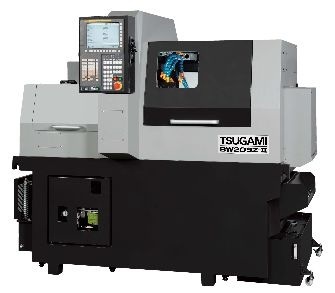

Tsugami BW208Z-II

BW208Z-II: Ø20 mm-es CNC hosszeszterga 24 szerszámhellyel

A Tsugami BW208Z-II svájci típusú CNC automata eszterga összetett geometriájú precíziós alkatrészek párhuzamos műveletekkel szervezett, termelékeny sorozatgyártásához. A megmunkálható legnagyobb rúdátmérő Ø20 mm, a főorsó legnagyobb fordulatszáma 10 000 min⁻¹.

Milyen gyártási feladathoz ajánlott?

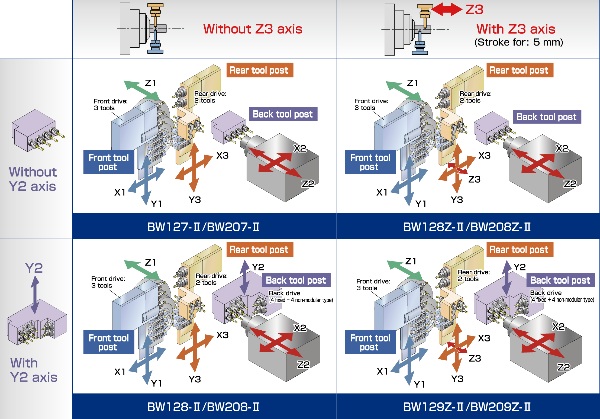

A BW208Z-II akkor jó választás, ha a pontosság mellett a műveletek összevonása, a kiszámítható ciklusidő és a sorozatgyártás stabilitása is fontos. A Z-I kivitel hosszú löketű hátsó szerszámtartója akkor is lehetővé teszi az ellenoldali megmunkálást, amikor a rúd visszahúzása nem célszerű.

Fő műszaki előnyök

• Ø20 mm-es rúdkapacitás a modell célzott munkatartományához.
• 24 szerszámhely a műveletek gépen belüli összevonásához.
• 8 vezérelt tengely, 2 Y tengely az összetett fúrási és marási feladatokhoz.
• 10 000 min⁻¹ főorsó-fordulatszám a mérettartó, termelékeny rúdmegmunkáláshoz.

Szerszámozás és megmunkálási lehetőségek

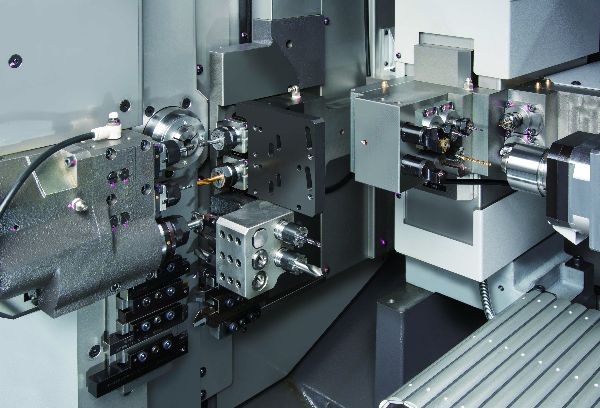

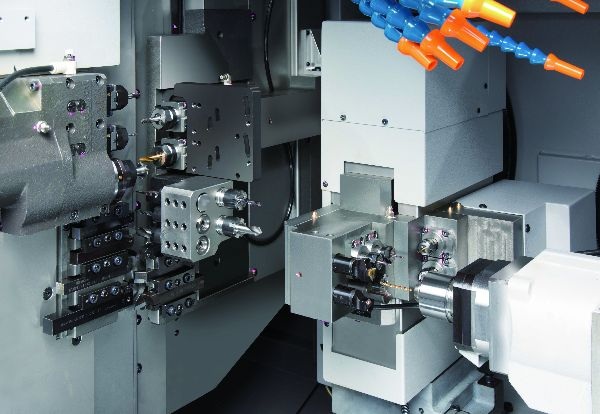

A gép független szemben elhelyezett fésűs szerszámelrendezést alkalmaz. Az ellenorsó a leválasztás utáni ellenoldali műveleteket is átveszi, ezért az alkatrész több esetben egy gépen készre munkálható. A hajtott szerszámozás keresztirányú fúrási és marási műveletekkel bővíti az esztergálási technológiát. A moduláris szerszámozás a munkadarab geometriájához igazított, nagy műveletkoncentrációjú konfigurációt tesz lehetővé.

Vezetőpersely és konfiguráció

A gép vezetőperselyes üzemben hosszú, karcsú munkadarabokhoz használható; a rendelhető átalakítással rövidebb alkatrészekhez vezetőpersely nélkül is konfigurálható. A végleges szerszámkiosztást, hajtott szerszámegységeket, rúdmegfogást és automatizálási opciókat mindig az alkatrészrajz, az alapanyag és a tervezett darabszám alapján célszerű meghatározni.

A Smartus Zrt. a BW208Z-II technológiai egyeztetésében, konfigurálásában és magyarországi bevezetésében is támogatást nyújt.
