Tsugami BW329Z

BW329Z: Ø32 mm-es CNC hosszeszterga 34 szerszámhellyel

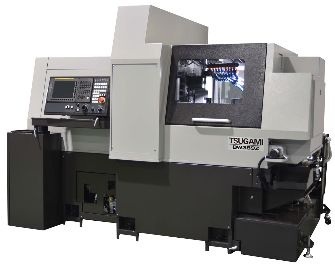

A Tsugami BW329Z svájci típusú CNC automata eszterga közepes átmérőjű, összetett precíziós alkatrészek nagy műveletkoncentrációjú sorozatgyártásához. A megmunkálható legnagyobb rúdátmérő Ø32 mm, a főorsó legnagyobb fordulatszáma 8000 min⁻¹.

Milyen gyártási feladathoz ajánlott?

A BW329Z akkor jó választás, ha a pontosság mellett a műveletek összevonása, a kiszámítható ciklusidő és a sorozatgyártás stabilitása is fontos. A független, szemben elhelyezett szerszámtartók és a Y tengelyes hátsó egység a fő- és ellenoldali összetett műveleteket is támogatják.

Fő műszaki előnyök

• Ø32 mm-es rúdkapacitás a modell célzott munkatartományához.
• 34 szerszámhely a műveletek gépen belüli összevonásához.

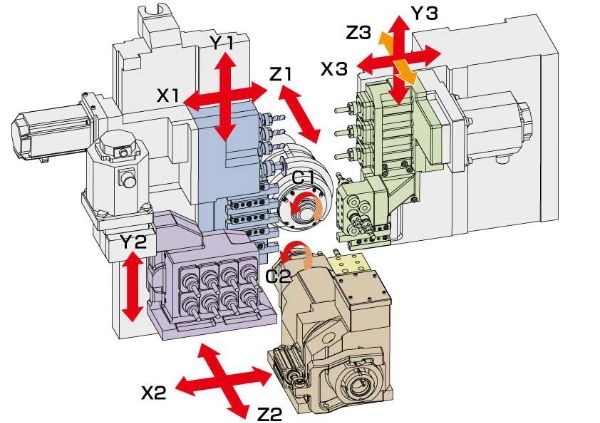

• 9 vezérelt tengely, 3 Y tengely az összetett fúrási és marási feladatokhoz.
• 8000 min⁻¹ főorsó-fordulatszám a mérettartó, termelékeny rúdmegmunkáláshoz.

Szerszámozás és megmunkálási lehetőségek

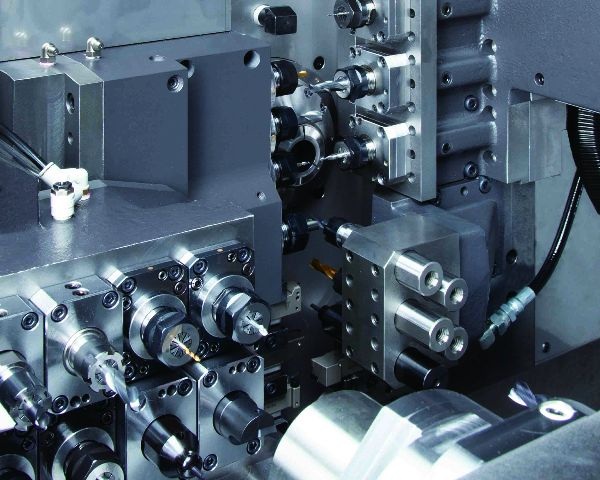

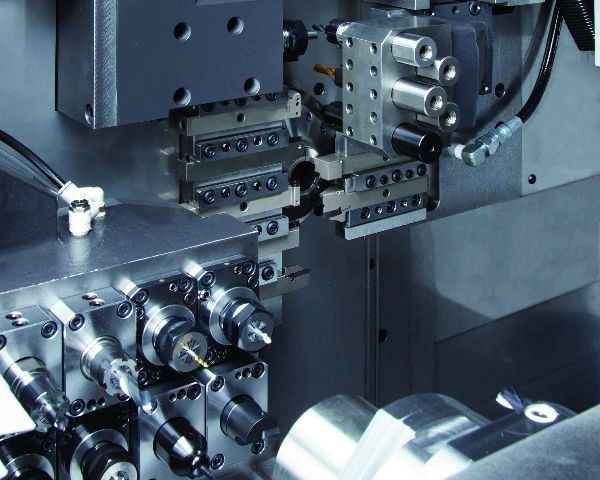

A gép független szemben elhelyezett fésűs szerszámelrendezést alkalmaz. Az ellenorsó a leválasztás utáni ellenoldali műveleteket is átveszi, ezért az alkatrész több esetben egy gépen készre munkálható. A hajtott szerszámozás keresztirányú fúrási és marási műveletekkel bővíti az esztergálási technológiát. A szerszám-előválasztás a váltási mellékidőt csökkenti, míg a hőkompenzáció a sorozatgyártás mérettartását segíti.

Vezetőpersely és konfiguráció

A gép vezetőperselyes üzemben hosszú, karcsú munkadarabokhoz használható; a rendelhető átalakítással rövidebb alkatrészekhez vezetőpersely nélkül is konfigurálható. A végleges szerszámkiosztást, hajtott szerszámegységeket, rúdmegfogást és automatizálási opciókat mindig az alkatrészrajz, az alapanyag és a tervezett darabszám alapján célszerű meghatározni.

A Smartus Zrt. a BW329Z technológiai egyeztetésében, konfigurálásában és magyarországi bevezetésében is támogatást nyújt.
