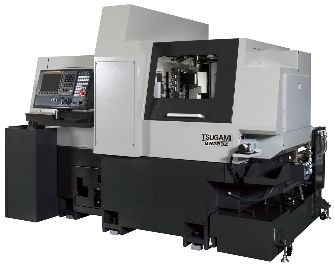

Tsugami BW389ZL

BW389ZL: Ø38 mm-es CNC hosszeszterga 32 szerszámhellyel

A Tsugami BW389ZL svájci típusú CNC automata eszterga nagyobb rúdátmérőjű, összetett vagy fokozott forgácsolási teljesítményt igénylő precíziós alkatrészek sorozatgyártásához. A megmunkálható legnagyobb rúdátmérő Ø38 mm, a főorsó legnagyobb fordulatszáma 6000 min⁻¹.

Milyen gyártási feladathoz ajánlott?

A BW389ZL akkor jó választás, ha a pontosság mellett a műveletek összevonása, a kiszámítható ciklusidő és a sorozatgyártás stabilitása is fontos. A független, szemben elhelyezett szerszámtartók a nagyobb rúdátmérő mellett is lehetővé teszik a párhuzamos forgácsolást.

Fő műszaki előnyök

• Ø38 mm-es rúdkapacitás a modell célzott munkatartományához.
• 32 szerszámhely a műveletek gépen belüli összevonásához.

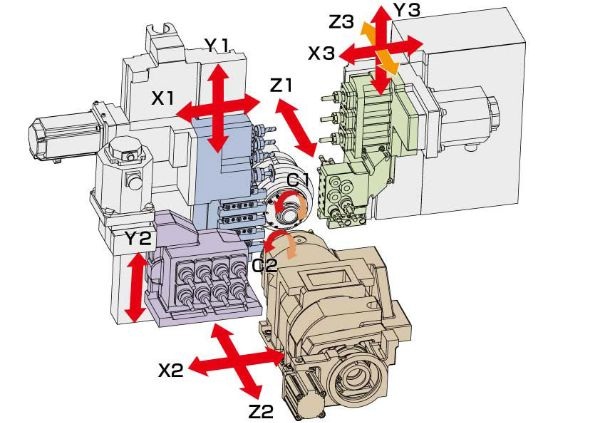

• 9 vezérelt tengely, 3 Y tengely az összetett fúrási és marási feladatokhoz.
• 6000 min⁻¹ főorsó-fordulatszám a mérettartó, termelékeny rúdmegmunkáláshoz.

Szerszámozás és megmunkálási lehetőségek

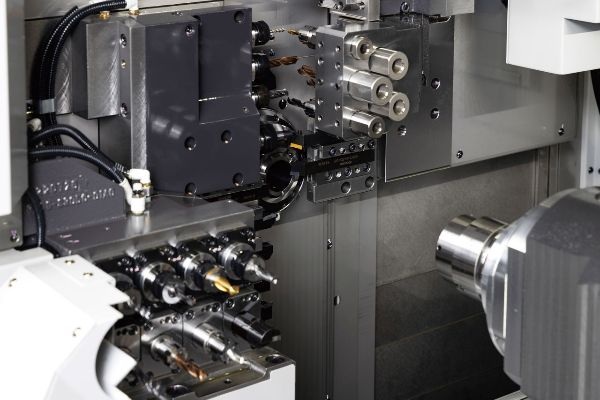

A gép független szemben elhelyezett fésűs szerszámelrendezést alkalmaz. Az ellenorsó a leválasztás utáni ellenoldali műveleteket is átveszi, ezért az alkatrész több esetben egy gépen készre munkálható. A hajtott szerszámozás keresztirányú fúrási és marási műveletekkel bővíti az esztergálási technológiát. A vezetőpersely nélküli L kivitel rövid alkatrészeknél csökkenti a maradékanyagot, miközben megőrzi a merev Ø38 mm-es gépfelépítést.

Vezetőpersely és konfiguráció

A vezetőpersely nélküli kivitel rövid alkatrészeknél csökkenti a rúdmaradékot, és egyszerűsíti az eltérő rúdátmérőkre történő átállást. A végleges szerszámkiosztást, hajtott szerszámegységeket, rúdmegfogást és automatizálási opciókat mindig az alkatrészrajz, az alapanyag és a tervezett darabszám alapján célszerű meghatározni.

A Smartus Zrt. a BW389ZL technológiai egyeztetésében, konfigurálásában és magyarországi bevezetésében is támogatást nyújt.
