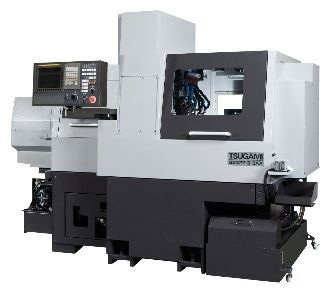

Tsugami SS267-III-5AX

SS267-III-5AX: Ø26 mm-es CNC hosszeszterga 38 szerszámhellyel

A Tsugami SS267-III-5AX svájci típusú CNC automata eszterga összetett geometriájú precíziós alkatrészek párhuzamos műveletekkel szervezett, termelékeny sorozatgyártásához. A megmunkálható legnagyobb rúdátmérő Ø26 mm, a főorsó legnagyobb fordulatszáma 10 000 min⁻¹.

Milyen gyártási feladathoz ajánlott?

A SS267-III-5AX akkor jó választás, ha a pontosság mellett a műveletek összevonása, a kiszámítható ciklusidő és a sorozatgyártás stabilitása is fontos. A B tengelyes hajtott szerszámozás és az öttengelyes szimultán vezérlés összetett kontúrok egy befogásban történő megmunkálását támogatja.

Fő műszaki előnyök

• Ø26 mm-es rúdkapacitás a modell célzott munkatartományához.
• 38 szerszámhely a műveletek gépen belüli összevonásához.

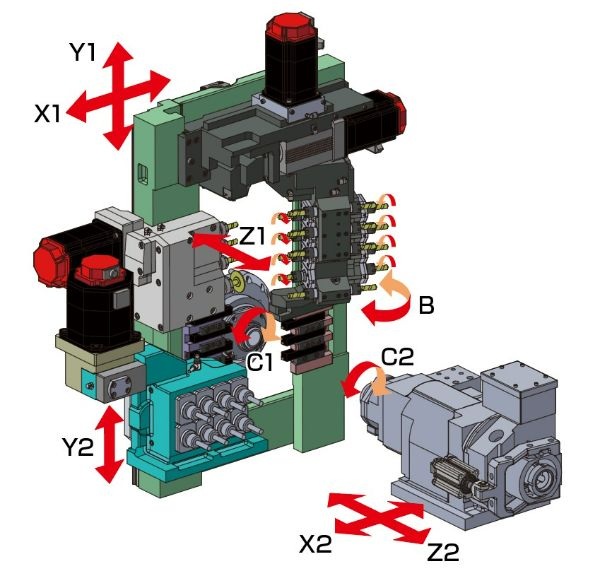

• 7 vezérelt tengely, 2 Y tengely az összetett fúrási és marási feladatokhoz.
• 10 000 min⁻¹ főorsó-fordulatszám a mérettartó, termelékeny rúdmegmunkáláshoz.

Szerszámozás és megmunkálási lehetőségek

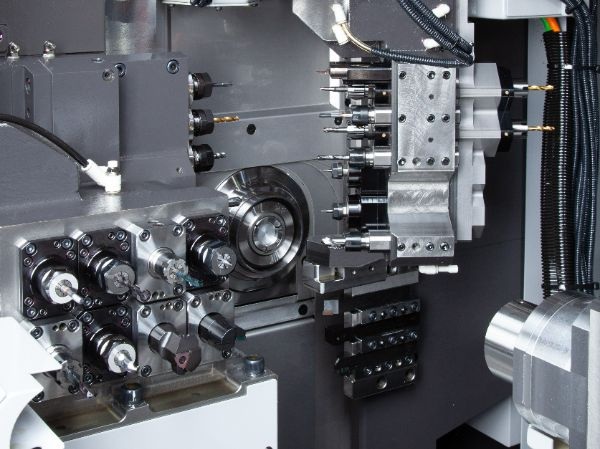

A gép szemben elhelyezett fésűs szerszámelrendezést alkalmaz. Az ellenorsó a leválasztás utáni ellenoldali műveleteket is átveszi, ezért az alkatrész több esetben egy gépen készre munkálható. Az 5AX kivitel öttengelyes szimultán megmunkálást tesz lehetővé a különösen összetett kontúrokhoz. A moduláris szerszámozás és a hőmérsékleti elmozdulás kompenzálása egyszerre szolgálja a rugalmasságot és a sorozatgyártás mérettartását.

Vezetőpersely és konfiguráció

A vezetőperselyes kialakítás a hosszú, karcsú munkadarabokat közvetlenül a forgácsolási zóna közelében támasztja meg. A végleges szerszámkiosztást, hajtott szerszámegységeket, rúdmegfogást és automatizálási opciókat mindig az alkatrészrajz, az alapanyag és a tervezett darabszám alapján célszerű meghatározni.

A Smartus Zrt. a SS267-III-5AX technológiai egyeztetésében, konfigurálásában és magyarországi bevezetésében is támogatást nyújt.
