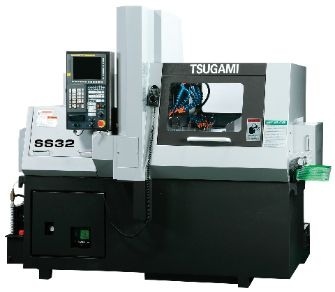

Tsugami SS32

SS32: Ø32 mm-es CNC hosszeszterga 29 szerszámhellyel

A Tsugami SS32 svájci típusú CNC automata eszterga közepes átmérőjű, összetett precíziós alkatrészek nagy műveletkoncentrációjú sorozatgyártásához. A megmunkálható legnagyobb rúdátmérő Ø32 mm, a főorsó legnagyobb fordulatszáma 8000 min⁻¹.

Milyen gyártási feladathoz ajánlott?

A SS32 akkor jó választás, ha a pontosság mellett a műveletek összevonása, a kiszámítható ciklusidő és a sorozatgyártás stabilitása is fontos. A szemben elhelyezett szerszámok széles munkatere többféle esztergáló-, fúró- és marószerszám kombinálását teszi lehetővé.

Fő műszaki előnyök

• Ø32 mm-es rúdkapacitás a modell célzott munkatartományához.
• 29 szerszámhely a műveletek gépen belüli összevonásához.
• 7 vezérelt tengely, 2 Y tengely az összetett fúrási és marási feladatokhoz.
• 8000 min⁻¹ főorsó-fordulatszám a mérettartó, termelékeny rúdmegmunkáláshoz.

Szerszámozás és megmunkálási lehetőségek

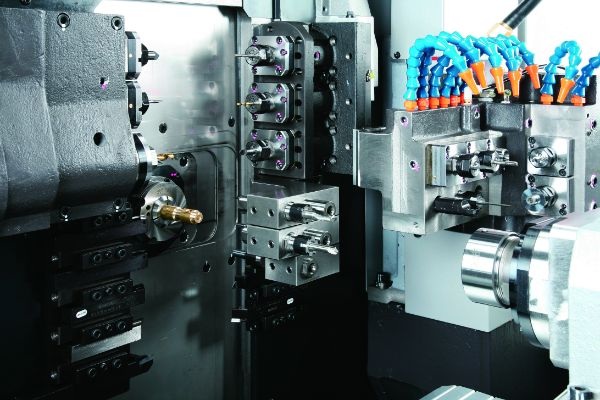

A gép szemben elhelyezett fésűs szerszámelrendezést alkalmaz. Az ellenorsó a leválasztás utáni ellenoldali műveleteket is átveszi, ezért az alkatrész több esetben egy gépen készre munkálható. A hajtott szerszámozás keresztirányú fúrási és marási műveletekkel bővíti az esztergálási technológiát. A nagy vezetőpersely-löket hosszabb alkatrészek stabil megvezetését és folyamatos rúdmegmunkálását támogatja.

Vezetőpersely és konfiguráció

A vezetőperselyes kialakítás a hosszú, karcsú munkadarabokat közvetlenül a forgácsolási zóna közelében támasztja meg. A végleges szerszámkiosztást, hajtott szerszámegységeket, rúdmegfogást és automatizálási opciókat mindig az alkatrészrajz, az alapanyag és a tervezett darabszám alapján célszerű meghatározni.

A Smartus Zrt. a SS32 technológiai egyeztetésében, konfigurálásában és magyarországi bevezetésében is támogatást nyújt.
