Tsugami P036W

P036W: Ø3 mm-es CNC hosszeszterga 18 szerszámhellyel

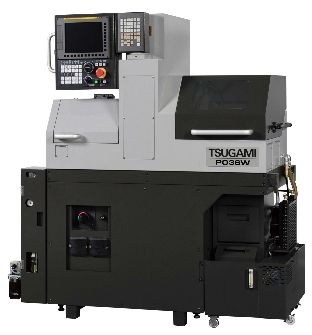

A Tsugami P036W svájci típusú CNC automata eszterga mikroméretű, szűk tűrésű alkatrészek – például finommechanikai csapok, érintkezők és apró perselyek – nagy sorozatú gyártásához. A megmunkálható legnagyobb rúdátmérő Ø3 mm, a főorsó legnagyobb fordulatszáma 20 000 min⁻¹.

Milyen gyártási feladathoz ajánlott?

A P036W akkor jó választás, ha a pontosság mellett a műveletek összevonása, a kiszámítható ciklusidő és a sorozatgyártás stabilitása is fontos. A P sorozatot a nagyon kis átmérőjű alkatrészek gyors és pontos megmunkálására alakították ki.

Fő műszaki előnyök

• Ø3 mm-es rúdkapacitás a modell célzott munkatartományához.
• 18 szerszámhely a műveletek gépen belüli összevonásához.

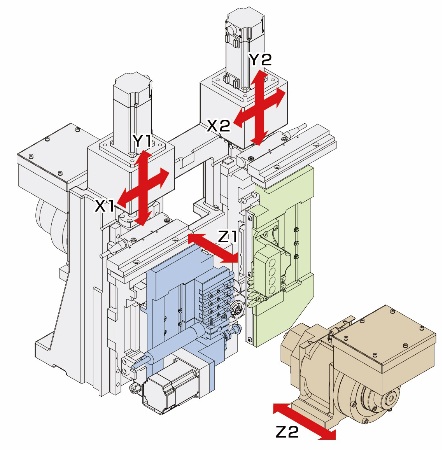

• 6 vezérelt tengely, 2 Y tengely az összetett fúrási és marási feladatokhoz.
• 20 000 min⁻¹ főorsó-fordulatszám a mérettartó, termelékeny rúdmegmunkáláshoz.

Szerszámozás és megmunkálási lehetőségek

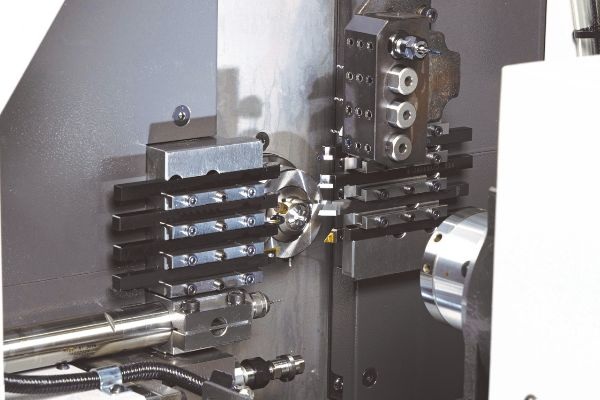

A gép független szemben elhelyezett fésűs szerszámelrendezést alkalmaz. Az ellenorsó a leválasztás utáni ellenoldali műveleteket is átveszi, ezért az alkatrész több esetben egy gépen készre munkálható. A hajtott szerszámozás keresztirányú fúrási és marási műveletekkel bővíti az esztergálási technológiát. A független, szemben elhelyezett szerszámozás a műveletek párhuzamosítását és a ciklusidő csökkentését támogatja.

Vezetőpersely és konfiguráció

A vezetőperselyes kialakítás a hosszú, karcsú munkadarabokat közvetlenül a forgácsolási zóna közelében támasztja meg. A végleges szerszámkiosztást, hajtott szerszámegységeket, rúdmegfogást és automatizálási opciókat mindig az alkatrészrajz, az alapanyag és a tervezett darabszám alapján célszerű meghatározni.

A Smartus Zrt. a P036W technológiai egyeztetésében, konfigurálásában és magyarországi bevezetésében is támogatást nyújt.
