Tsugami S206-II

S206-II: Ø20 mm-es CNC hosszeszterga 36 szerszámhellyel

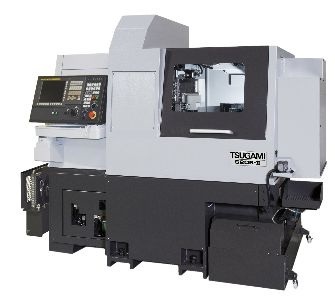

A Tsugami S206-II svájci típusú CNC automata eszterga hosszú, karcsú, illetve több műveletet igénylő precíziós alkatrészek sorozatgyártásához. A megmunkálható legnagyobb rúdátmérő Ø20 mm, a főorsó legnagyobb fordulatszáma 10 000 min⁻¹.

Milyen gyártási feladathoz ajánlott?

A S206-II akkor jó választás, ha a pontosság mellett a műveletek összevonása, a kiszámítható ciklusidő és a sorozatgyártás stabilitása is fontos. A fő- és ellenoldali megmunkálásra kialakított szerszámozás egy befogásban végzett, készre munkált alkatrészek gyártását támogatja.

Fő műszaki előnyök

• Ø20 mm-es rúdkapacitás a modell célzott munkatartományához.
• 36 szerszámhely a műveletek gépen belüli összevonásához.

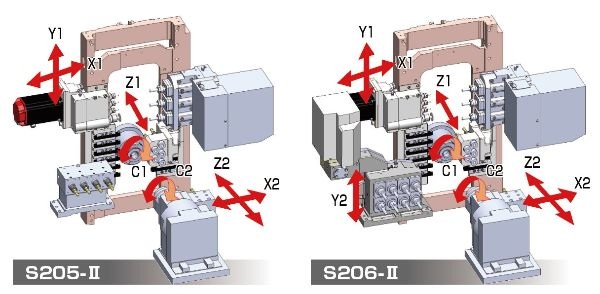

• 6 vezérelt tengely, 2 Y tengely az összetett fúrási és marási feladatokhoz.
• 10 000 min⁻¹ főorsó-fordulatszám a mérettartó, termelékeny rúdmegmunkáláshoz.

Szerszámozás és megmunkálási lehetőségek

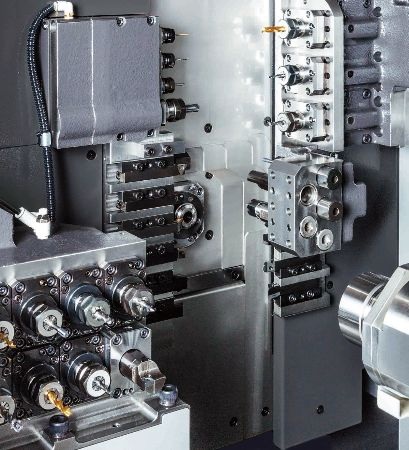

A gép szemben elhelyezett fésűs szerszámelrendezést alkalmaz. Az ellenorsó a leválasztás utáni ellenoldali műveleteket is átveszi, ezért az alkatrész több esetben egy gépen készre munkálható. A hajtott szerszámozás keresztirányú fúrási és marási műveletekkel bővíti az esztergálási technológiát. A második Y tengely az ellenoldali marási és fúrási műveletekhez ad további programozási szabadságot.

Vezetőpersely és konfiguráció

A vezetőperselyes kialakítás a hosszú, karcsú munkadarabokat közvetlenül a forgácsolási zóna közelében támasztja meg. A végleges szerszámkiosztást, hajtott szerszámegységeket, rúdmegfogást és automatizálási opciókat mindig az alkatrészrajz, az alapanyag és a tervezett darabszám alapján célszerű meghatározni.

A Smartus Zrt. a S206-II technológiai egyeztetésében, konfigurálásában és magyarországi bevezetésében is támogatást nyújt.
